АДЧР 0 · самовентиляция
АДЧР 0
Серия АДЧР · БАЗОВОЕ ИСПОЛНЕНИЕ

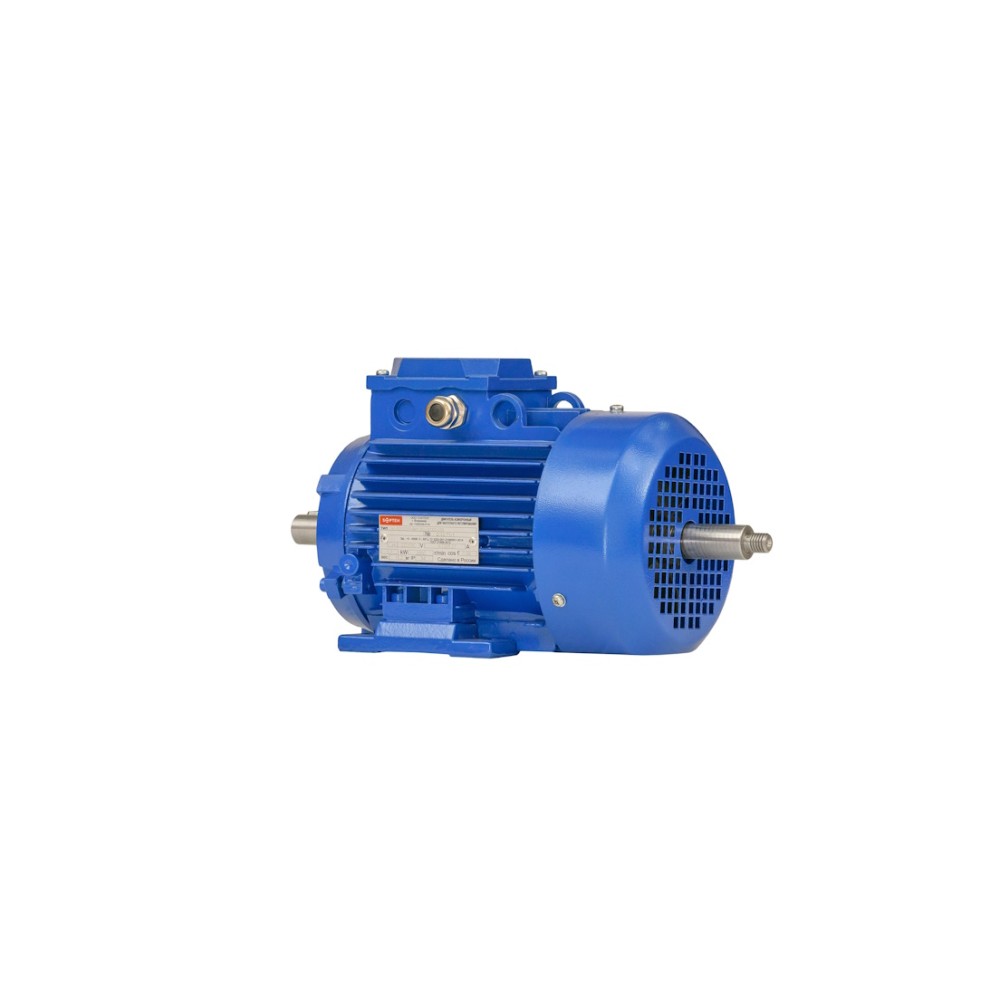

Электродвигатель АДЧР 0

Самовентилируемый асинхронный двигатель переменного тока для работы в составе частотно-регулируемого привода. Базовое исполнение без дополнительных опций — эффективное охлаждение от 30 Гц, глубина регулирования 1:3.
0,12–315
мощность, кВт
56–355
высота оси, мм
750–3000
обороты, об/мин
IP54–65
степень защиты
Цена
По запросу
Рассчитывается индивидуально по вашему ТЗ. КП в течение 1 рабочего дня.
Сконфигурировать под задачу → Заказать звонок
✓Изготовление под заказ ✓Гарантия 2 года ✓ГОСТ / DIN
Конфигуратор АДЧР 0

Соберите АДЧР 0 под свою задачу

Опции самовентилируемого исполнения. Часть значений уже проставлена по умолчанию — соберём ТЗ и передадим инженеру для расчёта.

Ваша модификация
Электродвигатель АДЧР 0 Самовентиляция
МодельАДЧР 0
ОхлаждениеСамовентиляция
Мощность / обороты—
Климат / монтаж—
Датчики t°—
Доп. опции—
ШАГ 1 ИЗ 4 25%
Мощность и обороты
Номинальная мощность и частота вращения
Климат и монтаж
Климатическое и монтажное исполнение, нестандартный фланец
Дополнительные опции
Подшипники, изоляция, датчики температуры
Оформление заявки
Подготовим КП в течение 1 рабочего дня
Спецификация

Технические характеристики

Тип двигателяАсинхронный, АДЧР 0
Мощность0,12 – 315 кВт
Синхронная частота вращения750 / 1000 / 1500 / 3000 об/мин
Высота оси вращения56 – 355 мм
Напряжение220 / 380 / 660 В (по ТЗ)
ОхлаждениеСамовентиляция (IC411)
Степень защитыIP54 – IP65
Класс изоляцииF (H по ТЗ)
Монтажное исполнениеIM1081, IM2081, IM3081 и др.
Режим работыS1 (продолжительный)
ТермозащитаPTC-термисторы в обмотке
Стандарт изготовленияГОСТ / DIN

Что входит в базовое исполнение

01
Долговечные подшипники
Подшипники SKF и NKE. С АДЧР 280 — открытые, с возможностью пополнения смазки.
02
Балансировка ротора
По категории «А» согласно ГОСТ IEC 60034-14-2014.
03
Пропитка обмоток
Дополнительная пропитка статора для равномерного распределения лака и защиты обмотки.
04
Термозащита в статоре
В стандарте — PTC-термисторы в обмотку для аварийного отключения по перегреву.

Электродвигатель АДЧР 0 — базовое исполнение серии для частотно-регулируемого привода (ЧРП): асинхронный двигатель без дополнительных опций, с собственной крыльчаткой на валу. Самовентилируемый электродвигатель эффективно охлаждается при работе в верхней части диапазона регулирования и подходит для насосов, вентиляторов, конвейеров и станочного оборудования, где принудительная вентиляция не требуется.

Базовый электродвигатель АДЧР 0 обеспечивает глубину регулирования скорости до 1:3 именно за счёт самовентилируемой конструкции — вентиляция вала не требует отдельного привода, но и ограничивает глубину диапазона. Такого исполнения достаточно для большинства задач без доп. опций вроде энкодера или тормоза. В каталоге представлены все стандартные типоразмеры и мощности; конфигуратор поможет подобрать типоразмер под конвейер, насос, вентилятор или станочное оборудование.

Купить любой асинхронный электродвигатель АДЧР 0 можно напрямую у производителя: полные характеристики есть в каталоге на странице товара, а итоговая цена и точный набор характеристик рассчитываются после подбора в конфигураторе. Доп. исполнение — климатическое, монтажное или с усиленной изоляцией — оформляется по техническому заданию, цена уточняется отдельно.

Другие модификации

Другие двигатели серии АДЧР

Весь каталог →

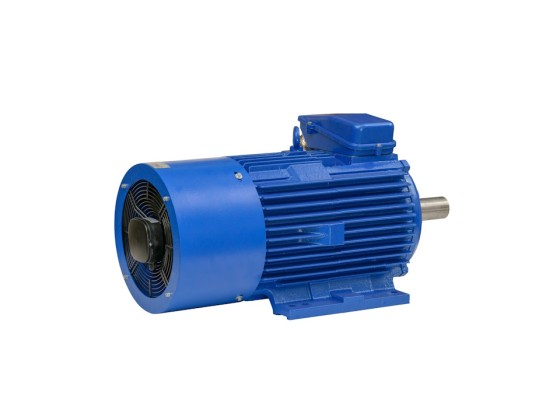

АДЧР В
АДЧР В
независимая вентиляция
Узел принудительной вентиляции (УНВ). Глубина регулирования до 1:10, со спец. ПЧ — до 1:20…40.
Подробнее →

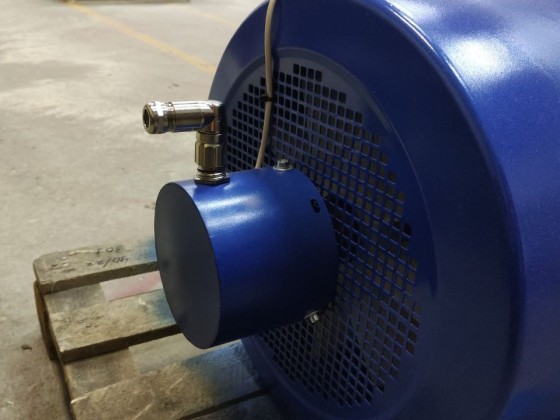

АДЧР ДВ
АДЧР ДВ
энкодер + вентиляция
Датчик скорости/положения и УНВ. Точный контроль скорости и момента от 0 до макс. об/мин.
Подробнее →

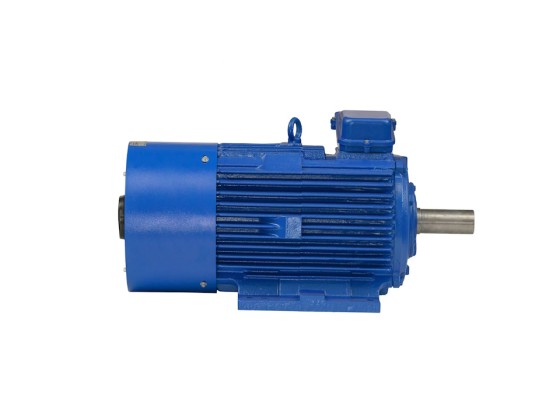

АДЧР ТВ
АДЧР ТВ
тормоз + вентиляция
Электромагнитный тормоз и принудительная вентиляция для продолжительной работы на всех скоростях с удержанием вала.
Подробнее →

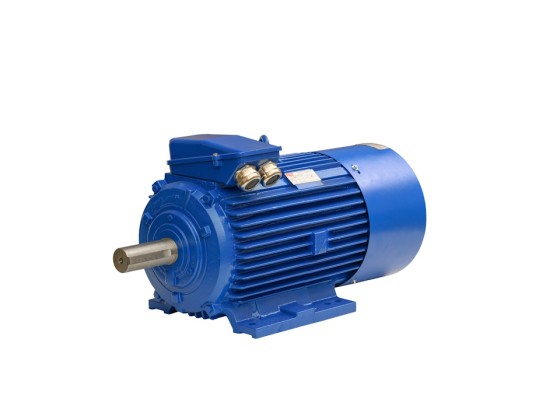

АДЧР ТДВ
АДЧР ТДВ
тормоз + энкодер + вент
Полная комплектация: большая глубина регулирования, точный контроль момента и удержание вала.
Подробнее →
Вопросы и ответы

Частые вопросы по АДЧР 0

АДЧР 0 — базовое самовентилируемое исполнение без принудительного обдува, энкодера и тормоза. Охлаждение обеспечивает крыльчатка на валу, поэтому эффективная работа начинается примерно от 30 Гц, а глубина регулирования составляет 1:3. Если нужен более широкий диапазон, точный контроль скорости или удержание вала — рассмотрите модификации В, ДВ, ТДВ или Т.

Собственная вентиляция теряет эффективность при снижении частоты, поэтому для длительной работы на низких оборотах под нагрузкой рекомендуется исполнение с независимой вентиляцией (АДЧР В и старше). Для приводов, работающих преимущественно в верхней части диапазона, базового исполнения достаточно.

В стандартную комплектацию входят PTC-термисторы, встроенные в обмотку статора, для аварийного отключения по перегреву. По ТЗ можно дополнительно установить датчики Pt100 в подшипниковые узлы.
Мощность — от 0,12 до 315 кВт, высота оси вращения от 56 до 355 мм, синхронная частота 750 / 1000 / 1500 / 3000 об/мин. Двигатели изготавливаются в стандартах ГОСТ и DIN.
Коммерческое предложение с расчётом мы готовим в течение 1 рабочего дня после получения конфигурации или ТЗ. Срок изготовления зависит от типоразмера и комплектации — уточняется менеджером при согласовании заказа.
